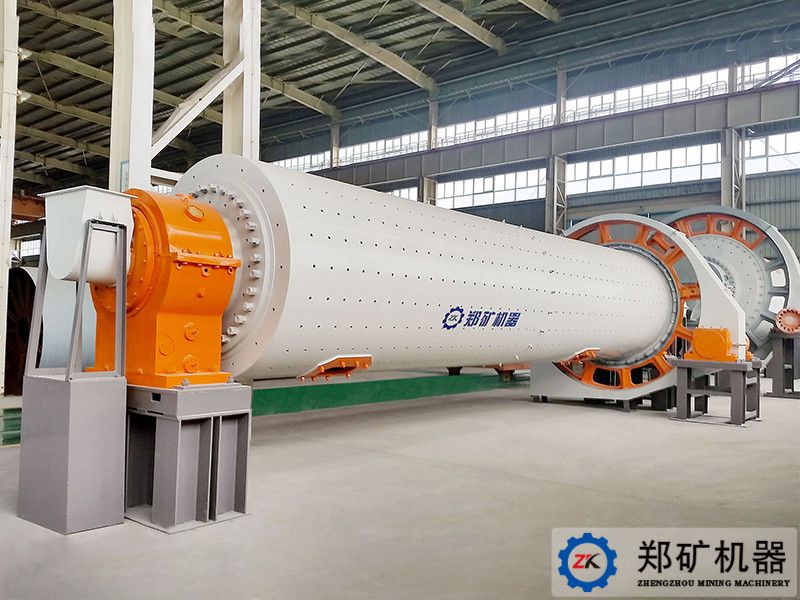

原料磨

原料磨是物料經破碎機破碎和配料后，進行再次粉碎的關鍵設備，主要用于水泥廠原料的粉磨，也可用于電力、冶金、化工等工況企業粉磨各種礦石及其它可磨性物料，具有生產能力大、效率高、節能環保等特點。

產 能：1.7-210t/h

規格型號：Φ1.2×4.5-Φ4.6×10+3.5（m）

重量: 13.1-358t

主要用于水泥廠原料的粉磨，也可用于電力、冶金、化工等工況企業粉磨各種礦石及其它可磨性物料。

免費獲取報價 技術咨詢

突出優勢

本公司原料球磨機產品筒體直徑自1.2m至4.6m有二十四種規格，配套主電機功率自55KW至3550KW，磨內鋼球裝載量5t-278t，能滿足時產1.7t-210t水泥生料粉的粉磨生產。該產品具有產能大、生產運行穩定等特點。

1、產品細度易于調節，且產品顆粒均勻；

2、襯板為優質耐磨材料制成，強度高、耐磨損，使用壽命長；

3、能耗相對較低、磨耗小、運行費用低；

4、磨碎效率高，損耗少。

工作原理

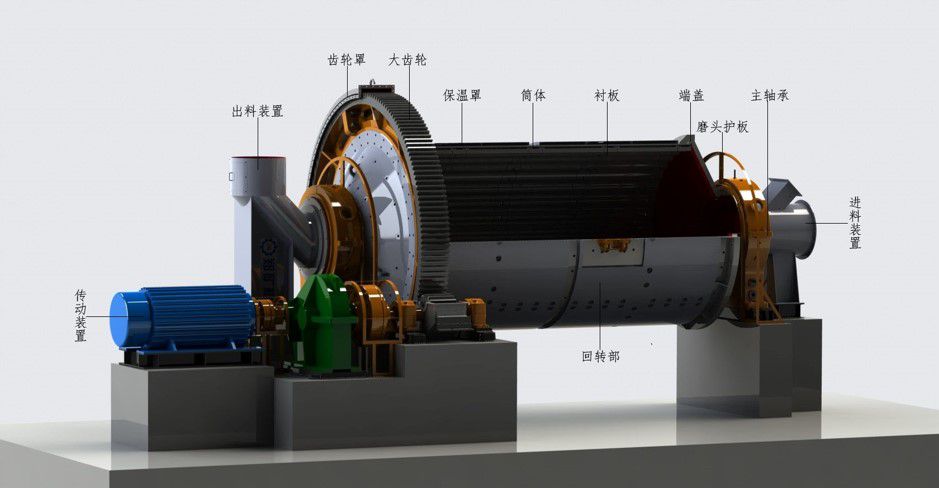

原料磨通常采用邊緣傳動方式，待磨物料經喂料機連續均勻的進入到磨機內部；電機通過減速機帶動磨機筒體旋轉，物料*先沿著中空軸螺旋進入磨機倉內部，研磨介質和物料受到筒體的回轉運動產生的摩擦力作用和離心力作用，被帶到一定的高度后，呈料幕狀拋撒、瀉落，然后物料被研磨體打擊、研磨，被粉碎的成品排出磨機，經分選設備選出合格的物料，再循環粉末系統中不合格的物料繼續回到磨機受到研磨體的打擊和研磨，直到細度合格。


技術參數

規格	產量(t/h)	轉速 (r/min)	研磨體	電機		減速機		重量
規格	產量(t/h)	轉速 (r/min)	研磨體	型號	功率（kW）	型號	速比	重量
Φ1.2x4.5	1.7	30.43	5	YE3-280M-6	55	ZD35-10	5.6	14.7
Φ1.5x5.7	4.5	26.3	12	YE3-355M1-8	132	ZD40-7	4	23.2
Φ1.83x6.4	8.5	23.9	18	YE3-355L-8	200	ZD60-8	4.5	34.5
Φ1.83x7	11	23.9	20	YE3-3552-8	250	ZD60-8	4.5	36.2
Φ2.2x6.5	16	21.4	28	YE3-3553-8	315	ZD70-9	5	52.6
Φ2.2x7.5	16-21	21.4	32	YE3-4002-8	400	ZD70-9	5	57.5
Φ2.4x7	17-19	21	36	YR5006-8	500	ZD80-9	5	63.9
Φ2.4x8	24-26	21	42	YR5601-8	560	ZD80-9	5	69.3
Φ2.4x12	35-38	20.8	60	YR5604-8	800	MBY710-6.3	6.3	117
Φ2.4x13	35-38	19.4	65	YR5604-8	800	MBY710-6.3	6.3	120
Φ2.6x13	50-55	19.6	80	YR6302-8	1000	MBY800-7.1	7.1	133.5
Φ2.8x5+3	36-47.8	19.7	55	YR5603-8	710	MBY630-5.6	5.6	115.5
Φ2.8x10	40-48	19.7	66	YR5604-8	800	MBY710-5.6	5.6	127.6
Φ3x7+1.8	44	18.5	76	YR6302-8	1000	MBY800-6.3	6.3	137.4
Φ3x9	28-32/50-55	18.5	78	YR6302-8	1000	MBY800-6.3	6.3	139
Φ3x11	45-48	18.5	95	YR710-8	1250	MBY900-6.3	6.3	145
Φ3x12	55-58	18.5	105	YR710-8	1400	MBY900-6.3	6.3	148.5
Φ3.2x9	65	17.8	88	YR1120-8	1120	MBY900-7.1	7.1	149.8
Φ3.2x10	55	17.8	98	YR1250-8	1250	MBY900-7.1	7.1	167
Φ3.5x10	73	16.8	118	YR710-8	1400	MBY1000-6.3	6.3	210
Φ3.6x7.5+2.5	90	17.3	125	YRKK710-8	1400	JDX900	7.1	220
Φ3.8x7.5	80	17	103	YRKK710-8	1600	JDx900	5	182
Φ4.6x10+3.5	210	15	278	YRKK1000-8	3550	MFY355A	99	358(不含電機)

客戶案例：

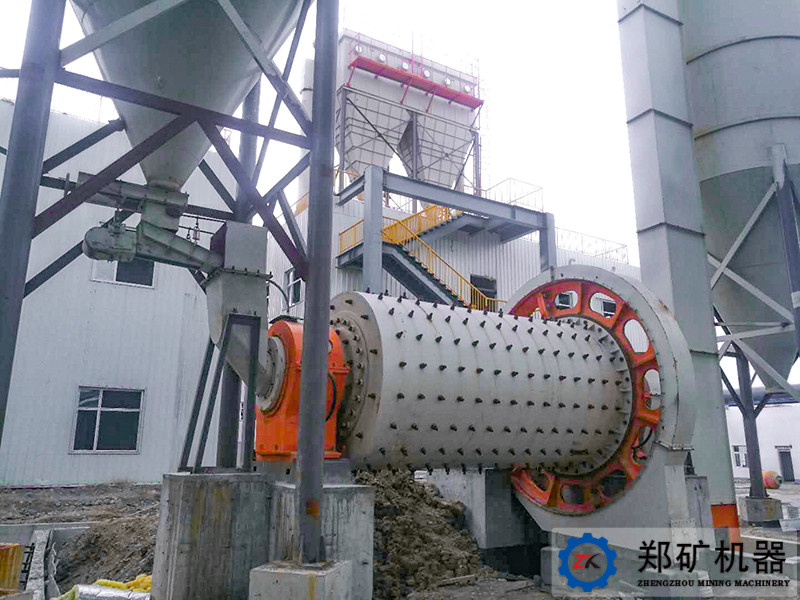

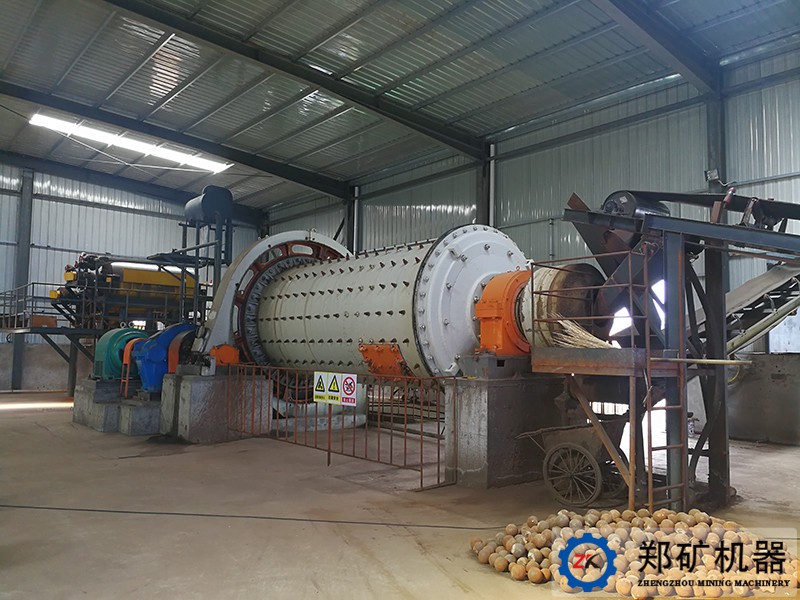

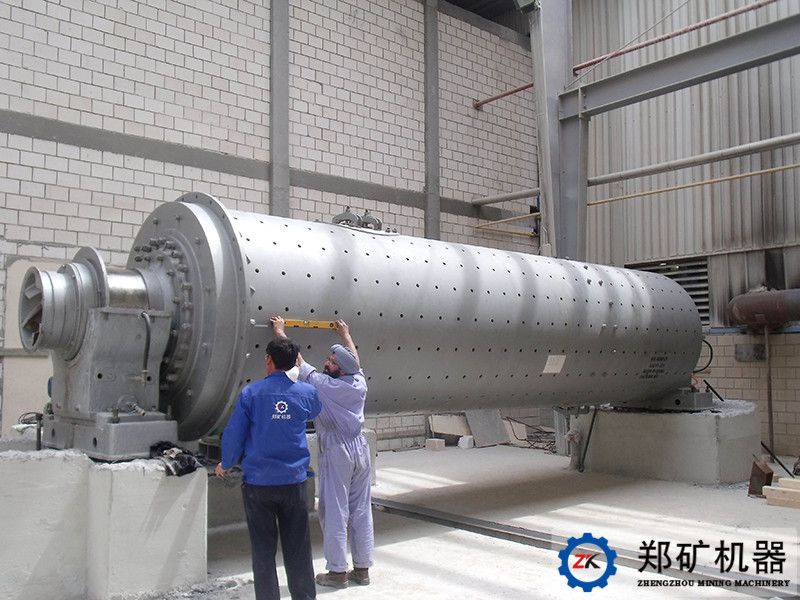

危地馬拉水泥粉磨站項目	科威特硅砂粉磨站項目	厄爾瓜多干式球磨機

中寧寧化工貿球磨機項目	鄭州玉發高新材料球磨機	伊朗1214球磨機項目
